Control BOX Fristom, 13-pin 12V

Detailní popis produktu

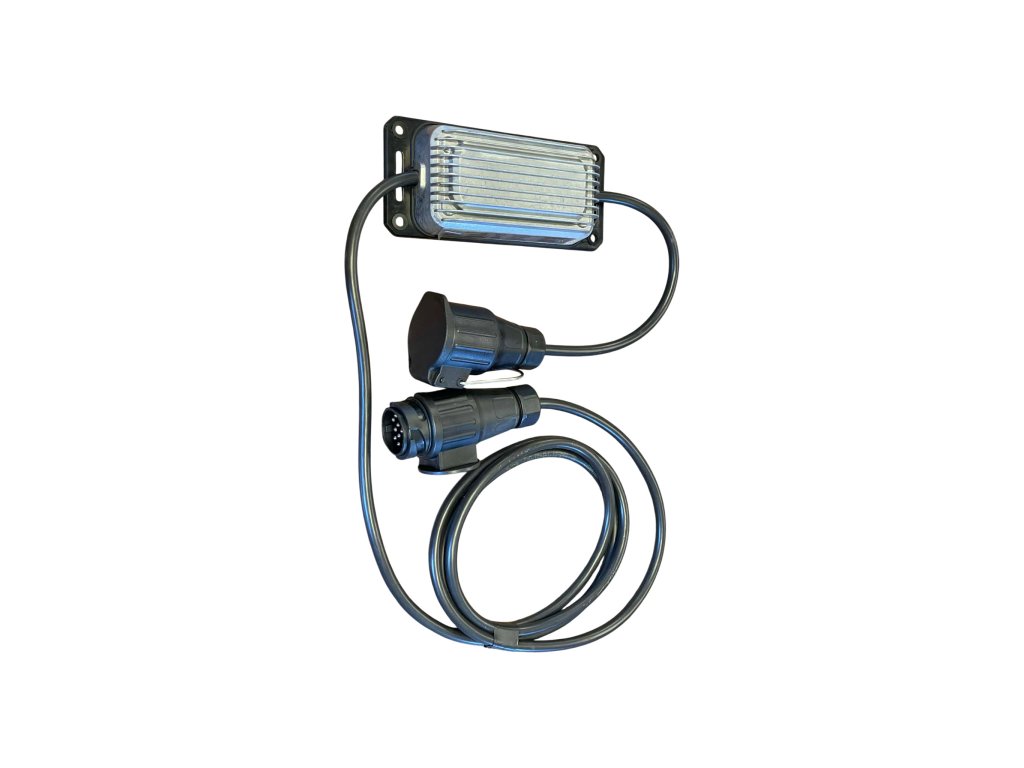

Kontrolní jednotka Fristom ALU SMART pro LED osvětlení přívěsů

Kontrolní jednotka Fristom ALU SMART je určena pro přívěsy vybavené sdruženými LED svítilnami a slouží k simulaci zátěže klasických žárovkových světel. Umožňuje tak bezproblémový provoz LED osvětlení i u tažných vozidel, jejichž elektronika není přizpůsobena nízkému odběru LED diod.

Proč je kontrolní jednotka potřeba?

Moderní LED osvětlení přívěsů se vyznačuje velmi nízkou spotřebou energie při zachování vysoké svítivosti a dlouhé životnosti. Elektronika některých tažných automobilů však stále očekává vyšší proudový odběr klasických žárovek.
V důsledku toho může vozidlo:

• chybně vyhodnotit LED světla jako vadné žárovky,

• zobrazit chybové hlášení na palubním počítači,

• nebo dokonce odpojit napájení zásuvky tažného zařízení.

Kontrolní jednotka Fristom ALU SMART tento problém řeší tím, že nasimuluje zátěž běžných žárovek, čímž zajistí správnou funkci LED svítilen a bezchybnou komunikaci s elektronikou tažného vozidla.

Hlavní funkce a výhody

✔ Simuluje provoz klasických žárovek pro elektroniku vozidla
✔ Zajišťuje bezproblémový provoz LED osvětlení přívěsu
✔ Umožňuje přenos informace o závadě LED svítilen do palubního počítače
✔ Vhodné řešení pro modernizaci starších tažných vozidel
✔ Odolné provedení v hliníkovém pouzdře

Charakteristika zařízení

• Simulace zátěže až pro 7 funkcí osvětlení přívěsu:

  • levé a pravé obrysové světlo

  • levý a pravý blinkr

  • brzdová světla

  • mlhové světlo

  • couvací světlo

• Splňuje normu ECE-R48

• Automatické odpojení zátěže při:

  • zkratu

  • přehřátí

  • vložení žárovky do obvodu

• Provozní napětí: 12 V

• Pracovní teplota: −40 °C až +55 °C

• Hmotnost: cca 1750 g

• Montáž: upevnění ke rámu přívěsu pomocí 4 šroubů

Simulovaná zátěž

• 2× 17 W – směrová světla (blinkry)

• 2× 4 W – obrysová světla

• 1× 35 W – brzdová světla

• 1× 17 W – mlhové světlo

• 1× 17 W – couvací světlo

Indikace závad

• Blinkry: 80 mA

• Obrysová světla: 30 mA

• Brzdová světla: 50 mA

• Mlhové světlo: 100 mA

• Couvací světlo: 100 mA

Elektrické parametry

• Maximální výstupní proud: 0,5 A

Vstup:

• Kabel 7×0,75 mm² + 1×1 mm² (kostra)

• Délka 0,5 m

• Zástrčka 13pin (12 V)

Výstup:

• Kabel 7×0,75 mm² + 1×1 mm² (kostra)

• Délka 2,5 m

• Zásuvka 13pin (12 V)

Materiál a ochrana

• Materiál kontrolního boxu: hliník / Bayblend

• Ochrana proti:

  • překročení maximálního výstupního proudu

  • opačné polaritě zapojení

  • přehřátí
